摇臂裁断机操作说明书

发布日期:2019-03-20 作者: 点击:

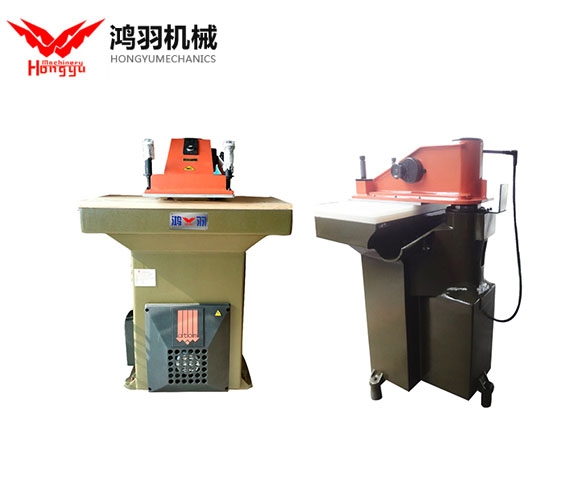

摇臂裁断机摇臂裁断机的结构和性能:制鞋设备采用液压传动,传动平稳,冲裁力大,冲裁精度高,功率低。主要由传动机构、摆摇臂裁断机机构、行程控制机构等部件组成。传动机构由油泵电机、电磁跟踪阀、冲裁缸等液压元件组成。采用液压跟踪技术和差动调速回路,既能保持足够的冲裁力和冲裁速度,又能在大幅度降低油泵流量的情况下,大大降低电机的功率。

摇臂裁断机的工艺特点:该制鞋设备采用摇臂冲床结构,是天然皮革裁剪材料的技术要求。当将摇臂从工作台的天然皮革表面移除时,模具在选择和卸料时具有较大的操作空间和较好的照明和视觉效果,避免了表面的残缺、不均匀的纹理和不一致的延伸率。擦去合格的鞋子。该机的工艺特点决定了其特别适用于皮革鞋帮织物的冲裁。合理选择材料不仅可以提高辅助表面的外观质量,而且有利于切片、折叠、缝制等切削过程的加工质量,特别是伸长率的正确选择,还可以提高绷带和成型的质量。合理的布置(平行排料、斜行排料、人字形排料)可尽可能节省材料。与同类机型相比,该机可节约电能左右。摇臂裁断机构由摇臂(冲头)、转轴和冲裁油缸、操纵手柄和组成。摇臂(冲头)在手柄和的推动下可沿转轴摆动,完全移出工作台的上方,使刀模在选料和排料时具有较好的采光和视觉效果。摇臂后端的垂直转轴的下部是冲裁油缸。转动手柄可调节摆臂至工作台间的距离,操纵手柄和上的按钮可使摇臂产生冲裁运动。冲程控制机构由手柄和上的按钮、微调旋钮,电控箱中的控制元件等组成。冲裁时,只要双手操纵手柄和上的按钮,摇臂即快速向下冲裁。当刀模受到冲裁力后,液压系统压力升高,冲程控制机构自动识别被冲裁材料的厚度,一旦刀模切透材料的厚度,摇臂即自动向上返回,停止在由手柄设定的位置上。

摇臂裁断机的调整:转动手柄可调整摇臂与工作台之间的距离,按刀模高度顺时针旋转以增加距离,反之亦然以减小距离;转动旋钮,可根据冲裁材料的厚度设定延迟时间;手柄上的三个按钮从右到左分别是软材料、中硬度材料、硬材料三个控制等级,操作可以根据材质的不同选择不同的按钮。

摇臂裁断机的操作:在操作前,应清洗工作台砧板上的切割材料独立物体,检查砧板的平整度,并根据刀具模具的高度调整摇臂的上限位置;在操作中,正确使用微调旋钮和纽扣,不要将切割模切入切割板,以避免模具变形和砧板损坏;冲模打孔时,应检查模具是否变形、边缘是否光滑、锋利,以保证鞋类零件的准确形状,并设计制鞋设备双控手柄,以确保安全,避免摔碎手,不得改为单手操作。

摇臂裁断机维护:机身上的护罩应保持原封不动,防止灰尘进入和污染油污;新机器使用半年时应更换新油品,同时用过滤器清洗油箱。此后每年更换一次新油;保持摇臂裁断机轴外露部分清洁并润滑。刀具模具是切割机的重要工艺设备,必须正确使用和维护。
